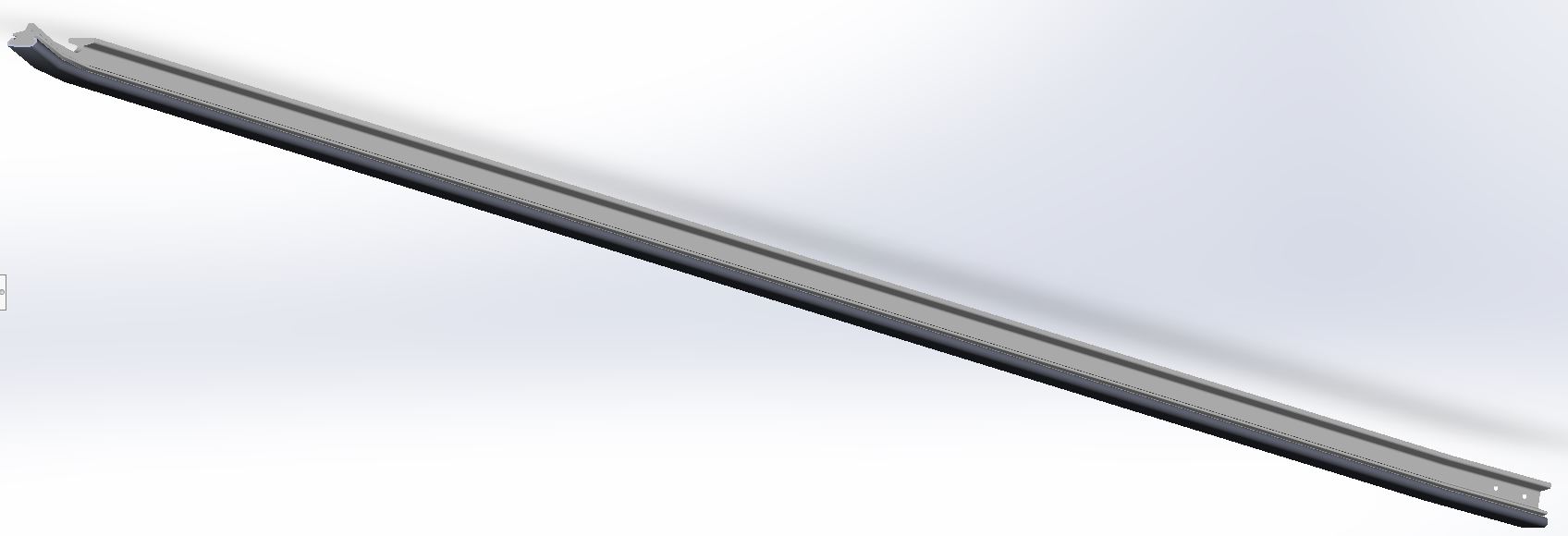

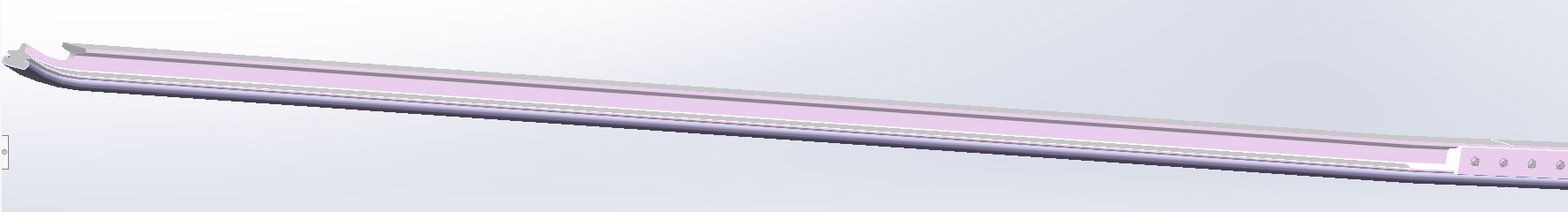

端部弯头(高速/低速)

端部弯头安装在断口和电分段处，用于引导受流靴脱离和导入到接触轨上。

端部弯头采用钢铝复合接触轨本身作为基础原料，经过适当工艺的机械加工处理。分为高速端部弯头和低速端部弯头两种，高速端部弯头常用于正线使用，适用于较高车速；低速弯头常用于车辆段，都起到了过渡的作用。

高速端部弯头长度为5200mm、坡度为1:50；低速端部弯头长度为3400mm、坡度为1:30。端部弯头端部与接触轨面落差为90mm，并且留有极限落差140mm的安全设计。
